螺旋分級機

Spiral classifier

螺旋分級機

螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀速度不同的原理，進行機械分級的一種設備。能把磨出的料粉進行過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。

適用物料：石英石、金礦石、鐵礦石、銅礦石、礦砂、礦漿、細泥等物料。

簡介 性能優勢 工作原理 產品參數

簡介

Introduction

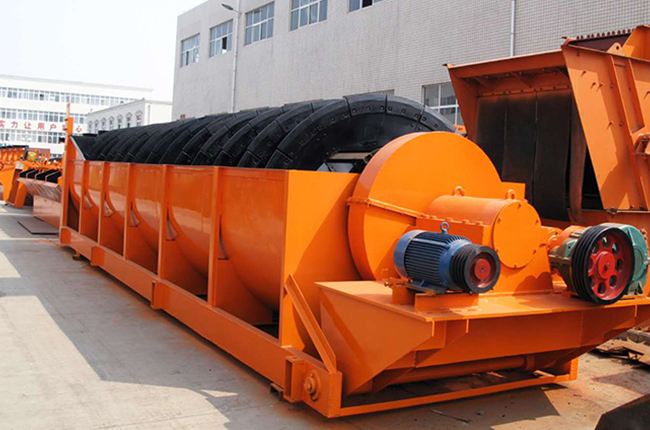

螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，金屬選礦流程中對礦漿進行粒度分級，以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。 分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

性能優勢

技術不斷優化升級，大廠造更可靠

工作原理

Working principle

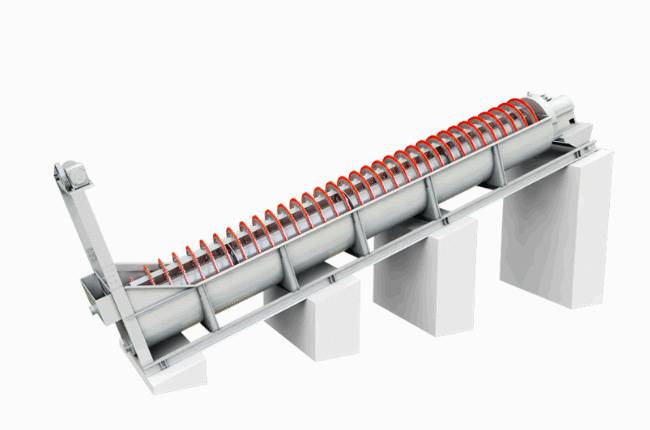

該機借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級加于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

技術參數

Technical Parameters
型號 螺旋直徑 水槽長度 螺旋轉速(r/min) 處理量（t/d） 電動機功率 外形尺寸（mm≤） 總重
按返砂 按溢流 傳動用 升降用 長 寬 高
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
型號 處理量（t/d）
按返砂 按溢流
FG-3 80-150 20
FG-5 135-210 32
FG-7 340-570 65
FG-10 675-1080 110
FC-10 675-1080 85
FG-12 1170-1870 155
FC-12 1170-1870 120
2FG-12 2340-3740 310
2FC-12 2340-3740 240
FG-15 1830-2740 235
FC-15 1830-2740 185
2FG-15 2280-5480 470
2FC-15 2280-5480 370
FG-20 3290-5940 400
FC-20 3210-5940 320
2FG-20 7780-11880 800
2FC-20 7780-11880 640
FG-24 6800 580
FC-24 6800 490
2FG-24 13600 1160
2FC-24 13700 910
2FG-30 23300 1785
2FC-30 23300 1410
