浮選機

Flotation machine

浮選機

浮選機主要用于選別金銀銅鐵鉛鋅鉬鎳鋁等金屬礦物，也可以用于黑色金屬和非金屬的選別。該機對加入藥劑處理后的的礦漿進行攪拌、充氣等操作，使礦粒浮在礦漿表面，剩余部分保留在礦漿中，從而礦物分離。

適用物料：金礦石、鐵礦石、銅礦石、鉬礦石、鋁礦石、鉛礦石、滑石、煤螢石、鋁礬土、鉀長石、石英石等。

簡介 性能優勢 工作原理 產品參數

簡介

Introduction

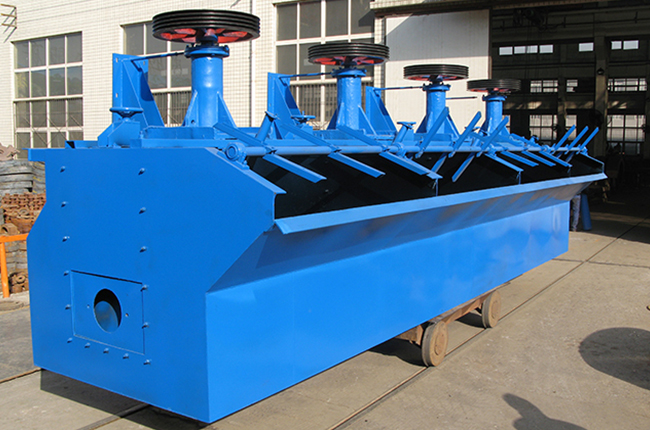

浮選機主要用于選別金、銀、銅、鐵、鉛、鋅、鉬、鎳、鋁等金屬礦物。也可以用于黑色金屬和非金屬的選別。該機由電動機三角帶傳動帶動葉輪旋轉，產生離心作用形成負壓一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿成藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度控制液面，使有用泡沫被刮板刮出。

性能優勢

技術不斷優化升級，大廠造更可靠

工作原理

Working principle

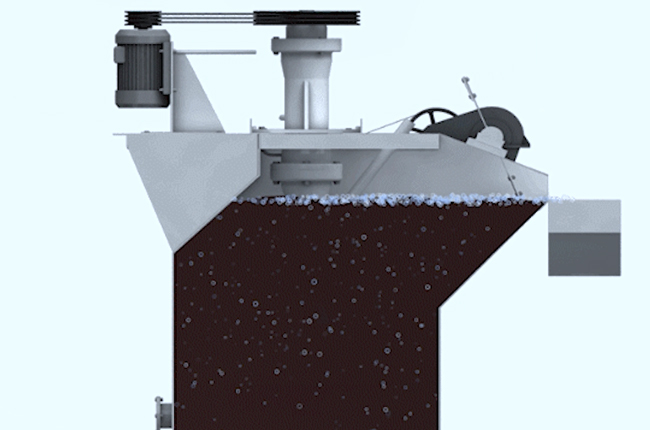

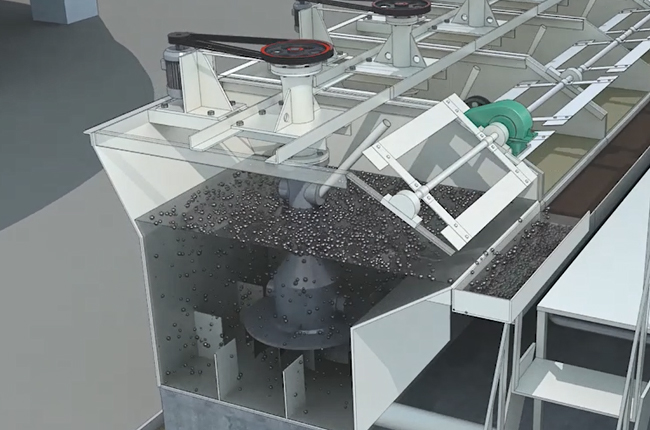

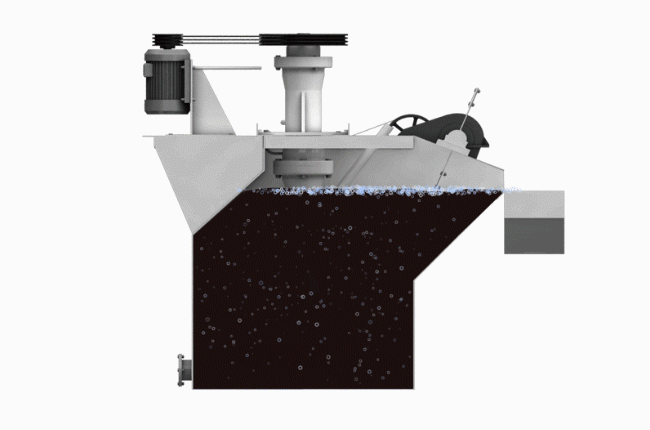

浮選機由電動機三角帶傳動帶動葉輪旋轉，產生離心作用形成負壓，一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度，控制液面，使有用泡沫被刮板刮出。 浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出,進入泡沫槽.還有一部分礦漿向葉輪下部流去,再經葉輪攪拌,重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到終成為尾礦。

技術參數

Technical Parameters
  • SF浮選機
  • KYE浮選機
  • BF型浮選機
  • XCF浮選機
類別 規格型號 有效容積（m³） 處理能力（m³/min） 主軸     刮板 槽體尺寸（長×寬×高）（m） 單槽重量
功率 轉速（r/min） 轉速（r/min） 功率
XJK型浮選機 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮選機 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮選機 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5
類別 有效容積（m³） 處理能力（m³/min）
XJK型浮選機 0.35 0.18-0.4
0.62 0.3-0.9
1.1 0.6-1.6
2.8 1.5-3.5
5.8 5-7
SF型浮選機 0.37 0.2-0.4
0.7 0.3-0.9
1.2 0.6-1.6
2.8 1.5-3.5
4 2-4
8 4-8
10 5-10
20 5-20
JJF型浮選機 2 1-3
4 2-4
8 4-8
10 5-10
16 5-16
20 5-20
型號 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
槽體尺寸 長（mm） 1000 1300 1600 1800 2200 2800 3100 3600
寬 1000 1300 1600 1800 2200 2800 3100 3600
高 1100 1250 1400 1500 1950 2400 2900 3400
單效重量 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
有效容積（m³） 1 2 3 4 8 16 24 38
生產能力(按礦漿體積計算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
主軸電動機 型號 Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
功率 4 5.5 7.5 11 15 30 30 37
葉輪 轉速(r/min) 960 720 720 970 730 730 730 740
直徑 340 410 480 550 630 740 800 880
高度 215 256 300 340 390 460 — 545
轉速(r/min) 281 247 219 200 175 160 150 138
圓周速度(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
刮板電動機 型號 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
轉速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 轉速(r/min) 18 18 16 16 16 16 16 16
直徑 500 500 580 600 600 700 700 500
鼓風機風壓 ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充氣量(m³/㎡·min) 2 2 2 2 2 2 2 2
型號 有效容積
（m³）		 生產能力
(按礦漿體
積計算)
(m³/min)
KYF-1 1 0.2-1
KYF-2 2 0.4-2
KYF-3 3 0.6-3
KYF-4 4 1.2-4
KYF-8 8 3—8
KYF-16 16 4—6
KYF-24 24 4—24
KYF-38 38 10—38
型號 槽容積(m³) 內部尺寸（長×寬×高）(m) 空氣吸入量(m³/㎡.min) 安裝功率 電動機型號 生產能力（m³/min） 單槽重量
BF-0.37 0.37 0.74×0.74×0.75 0.9~1.05 1.5 Y90L-4 0.2~0.4 0.5
BF-0.65 0.65 0.85×0.95×0.9 0.9~1.10 3.0 Y132S-6 0.3~0.7 1.0
BF-1.2 1.2 1.05×1.15×1.10 1.0~1.10 5.5 4.0 Y132M2-6 Y132M1-6 0.6~1.2 1.4
BF-2.0 2.0 1.40×1.45×1.12 1.0~1.10 7.5 Y160M-6 1.0~2.0 1.8
BF-2.8 2.8 1.65×1.65×1.15 0.9~1.10 11 Y180L-8 1.4~3.0 2.2
BF-4.0 4.0 1.9×2.0×1.2 0.9~1.10 15 Y200L-8 2~4 2.6
BF-6.0 6.0 2.2×2.35×1.3 0.9~1.10 18.5 Y225S-8 3~6 3.3
BF-8.0 8.0 2.25×2.85×1.4 0.9~1.10 22 30 Y225M-8 Y250M-8 4~8 4.2
BF-10 10 2.25×2.85×1.7 0.9~1.10 22 30 Y225M-8 Y250M-8 5~10 4.7
BF-16 16 2.85×3.8×1.7 0.9~1.10 37 45 Y280S-8 Y280M-8 8~16 8.4
BF-20 20 2.85×3.8×2.0 0.9~1.10 37 45 Y280S-8 Y280M-8 10~20 8.7
BF-24 24 3.15×4.15×2.0 0.9~1.10 45 Y280M-8 12~24 9.2
型號 空氣吸入量
(m³/㎡.min)		 生產能力
（m³/min）
BF-0.37 0.9~1.05 0.2~0.4
BF-0.65 0.9~1.10 0.3~0.7
BF-1.2 1.0~1.10 0.6~1.2
BF-2.0 1.0~1.10 1.0~2.0
BF-2.8 0.9~1.10 1.4~3.0
BF-4.0 0.9~1.10 2~4
BF-6.0 0.9~1.10 3~6
BF-8.0 0.9~1.10 4~8
BF-10 0.9~1.10 5~10
BF-16 0.9~1.10 8~16
BF-20 0.9~1.10 10~20
BF-24 0.9~1.10 12~24
型號 XCF-1 XCF-2 XCF-3 XCF-4 XCF-8 XCF-16 XCF-24 XCF-38
槽體尺寸 長（mm） 1000 1300 1600 1800 2200 2800 3100 3600
寬 1000 1300 1600 1800 2200 2800 3100 3600
高 1100 1250 1400 1500 1950 2400 10819 3400
單效重量 1.2 1.7 2.3 2.7 3.9 6.6 8.0 16.8
有效容積（m³） 1 2 3 4 8 16 24 38
生產能力(按礦漿體積計算)(m³/min) 0.2—1 0.4—2 0.6—3 1.2—4 3—8 4—16 4—24 10—38
主軸電動機 型號 Y132M2-6 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y280S-8 Y280S-8 Y280S-6
功率 5.5 7.5 11 15 22 37 37 45
葉輪 轉速(r/min) 960 970 970 970 970 740 740 980
直徑 400 460 540 620 720 860 950 —
高度 155 175 207 247 321 349 — —
轉速(r/min) 358 331 266 215 185 160 153 —
圓周速度(m/s) 7.5 7.5 7.5 7 6.97 7.6 7.6 7.4
刮板電動機 型號 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
轉速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 轉速(r/min) 18 18 16 16 16 16 16 16
直徑 500 500 580 600 600 700 700 700
鼓風機風壓 ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充氣量(m³/㎡·min) 2 2 2 2 2 2 2 2
型號 有效容積
（m³）		 生產能力
(按礦漿體
積計算)
(m³/min)
XCF-1 1 0.2—1
XCF-2 2 0.4—2
XCF-3 3 0.6—3
XCF-4 4 1.2—4
XCF-8 8 3—8
XCF-16 16 4—16
XCF-24 24 4—24
XCF-38 38 10—38
